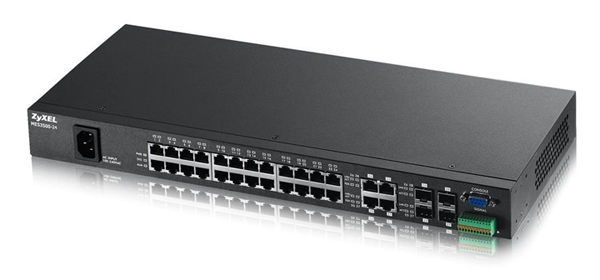

ZyXEL Коммутатор MES3500-24

Общие характеристики
24-портовый управляемый коммутатор L2+ Metro Fast Ethernet с 4 портами Gigabit Ethernet совмещенными с SFP-слотами

MES3500-24 предназначен для установки на уровне доступа в операторских сетях любых масштабов с целью предоставления доступа в Интернет, IPTV и пакетной телефонии домашним пользователям. Коммутатор имеет 24 порта 10/100 Мбит/с Ethernet и 4 SFP-слота для подключения к магистрали, каждый из которых совмещен с медными портами 1000BASE-T.

Компактные размеры корпуса, расположение разъемов на передней панели, безвентиляторная конструкция системы охлаждения и расширенный диапазон рабочих температур позволяют использовать этот коммутатор в местах с неблагоприятными погодными условиями и ограниченности пространства в телекоммуникационном шкафу.

Подключаемые абоненты могут быть полностью изолированы друг от друга и любые атаки на сервера авторизации и биллинга будут пресечены на абонентском порту. Защита пользовательского трафика может быть выполнена с помощью списков управления доступа ACL, назначением VLAN на абонента, а также посредством IP Source Guard. Любые неавторизованные MAC-адреса будут отфильтровываться на каждом абонентском порту и любые возникающие петли не создадут проблем для сети, т.к. автоматически будут отключены соответствующие интерфейсы функцией loopback detection.

Широкие возможности управления включают администрирование по SNMP, веб-интерфейсу и командной строке. Одновременная поддержка IPv6 и IPv4 через функцию Dual Stack позволяет использовать коммутатор в сетях где активно идет переход на IPv6. Трафик можно анализировать функцией Port Mirroring и собирать статистику, используя sFlow. С помощью функции LLDP  может быть получена вся информация о топологии существующей сети. Диагностика каналов и определения ошибок в сетевой топологии отслеживается с помощью функции 802.1ag CFM. Каждый системный администратор имеет определенную привилегию на доступ к администрированию и может удаленно подключаться по SSH и SSL.

Любой предлагаемый абоненту сервис может быть приоритизирован по 802.1p, будь то голос, передача данных или IPTV. Обработка многоадресной рассылкой выполняется функциями IGMP/IGMP Snooping v1, v2, v3 и MLD Snooping Proxy, а также настраивается предотвращение широковещательной передачи пакетов. Каждому сервису может быть назначена определенная скорость передачи данных, и для каждого порта значения пиковой и гарантированной скорости.

Основные преимущества

  • Двойноe тегирование Port BasedSelective QinQ для разделения сервисов внутри крупной операторской сети
  • Поддержка стека протоколов IPv4 и IPv6
  • Безвентиляторная система охлаждения
  • Защита процессора коммутатора от атак DoS
  • Изолирование абонентского трафика с помощью функций Private VLAN, Port и Smart Isolation
  • Мониторинг уровня температуры и напряжения коммутатора посредством встроенного аппаратного модуля
  • Диагностика подключенного медного кабеля с поддержкой определения длины кабеля до разрыва.
  • Возможность гибкой настройки параметров DHCP option 82 (Circuit & Remote ID) и PPPoE IA для авторизации абонентов
  • Гарантированное мгновенное уведомление системного администратора о внештатном прерывании подачи электропитания на коммутатор (Dying gasp)
  • Все разъемы на передней панели для удобства монтажа и блок сигнализации для подключения датчиков безопасности, к примеру, на несанкционированное открытие двери телекоммуникационного шкафа



Рекомендации к применению

  • В широкополосных сетях провайдеров для предоставления абонентам услуг доступа в Интернет, IPTV и пакетной телефонии VoIP
  • Для подключения операторских распределенных сегментов сети доступа с неблагоприятными условиями окружающей среды и необходимостью оповещения о несанкционированном доступе в коммутационный шкаф
  • В городских проектах подключения наружных видеокамер, датчиков слежения и измерительных приборов электросети



Характеристики

Интерфейсы

  • 24 портов 10/100BASE-T
  • 4 совмещенных порта 10/100/1000BASE-T/SFP-слот
  • Порт управления console RS-232
  • Блок сигнализации - 4 входа и 1 выход
  • Безвентиляторное исполнение



Производительность коммутатора

  • Матрица коммутации : 12.8 Гбит/с, неблокируемая
  • Скорость коммутации кадров: 9.6 млн пакетов/с
  • Буфер данных: 320 кБайт
  • Размер таблицы МАС-адресов: 16000 записей
  • Flash память:16 МБайт
  • Оперативная память: 64 Мбайт



Управление трафиком и QoS (качество обслуживания)

  • Ограничение скорости передачи данных на каждом порту с шагом 64 кбит/с : Rule-based/Port-based bandwidth control
  • Алгоритм Dual-Rate-Three-Color для ограничения скорости передачи
  • Параметры указания пиковой и гарантированной скорости передачи данных CIR/PIR for bandwidth control
  • Port-based egress traffic shaping
  • Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)
  • 8 очередей приоритетов на порт 802.1p
  • Алгоритм обработки очередей: WFR (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm
  • Перемаркировка меток DSCP в 802.1p
  • Static multicast
  • Обработка многоадресной рассылки IGMP/IGMP snooping v1, v2, v3 для IPv4
  • Поддержка MLD Snooping proxy - для IPv6
  • MLD filtering
  • IGMP throttling - ограничение количества разрешенных мультикаст потоков
  • IGMP snooping fast leave
  • IGMP snooping statistics - статистика работы функции IGMP Snooping
  • Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration)
  • Port based QinQ
  • Selective QinQ
  • PPPoE Intermediate Agent



Агрегация каналов

  • IEEE 802.3ad объединение каналов LACP
  • Статическое объединение агрегированных портов
  • До 8 групп агрегации, до 8 портов в каждой группе
  • Алгоритм объединения каналов на базе поля source/destination IP протокола



Устойчивость сети

  • IEEE 802.1w Rapid Spanning Tree Protocol(RSTP)- быстрый протокол покрывающего дерева
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)- множественный протокол покрывающего дерева.
  • MRSTP - проприетарный протокол компании ZyXEL, обратно совместим с RSTP



Безопасность

  • Виртуальные сети VLAN IEEE 802.1Q на базе тега (tag-based) и на базе порта (port based)
  • Поддержка протокола GVRP для автоматической регистрации VLAN
  • 1024 статических записей VLAN, до 4096 динамических записей VLAN
  • Поддержка всего диапазона номеров PVID VLAN
  • Port Isolation
  • Smart Isolation - изоляция портов для кольцевой топологии
  • VLAN на базе IP протокола
  • VLAN counter
  • VLAN search
  • VLAN mapping
  • VLAN MAC limit
  • Intrusion Lock
  • MAC freeze - функция привязки МАС адресов к порту коммутатора
  • MAC search
  • MAC filtering
  • Port Security
  • Ограничение количества MAC адресов на порту
  • IP Source Guard
  • DHCP Relay
  • гибкая настройка DHCP Option 82 (Circuit ID и Remote ID)
  • Loop guard
  • CPU protection - защита коммутатора от перегрузок
  • Фильтрация IPv4 и IPv6
  • Фильтрация TCP/UDP
  • Аутентификация 802.1x на базе порта MAC адреса
  • Radius / TACACS+
  • Layer 2 protocol tunneling - тунелирование L2 протоколов
  • Guest VLAN для предоставления пользователям ограниченного доступа к сети
  • Private VLAN



Управление и мониторинг

  • Поддержка защищенного управления Web (HTTP/ HTTPS), Telnet/SSH, Local (RS-232), внутренний Telnet /SSH клиент, клиент TFTP
  • Cisco like CLI
  • Двухуровневое управление SNMP read/write community
  • SNMP группы для SNMP v3
  • Множественные сессии управления с разделением уровня доступа
  • SSH v1/v2
  • SSL/TLS
  • Dying Gasp - отправка сообщения SNMP о внештатной ситуации (отказ источника питания и др.)
  • Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств
  • Поддержка протоколов SNMP  v2c, v3
  • IP управление: static IP или DHCP client (IPv4 и IPv6)



Параметры IPv6:

  • IPv6 over Ethernet (RFC 2464)
  • IPv6 Addressing Architecture (RFC 4291)
  • Dual stack (RFC4213)
  • ICMPv6 (RFC4884)
  • Path MTU (RFC 1981)
  • Minimum Path MTU size of 1280 (RFC 5905)
  • Encapsulation for minimum PMTU of 1500
  • Neighbor Discovery (RFC4861)
  • DHCPv6 Relay/Client
  • Четыре RMON groups 1, 2, 3, 9 (history,statistics, alarms and events)
  • Зеркалирование портов (port mirroring) по направлениям: source/destination/both
  • Ping, traceroute
  • IEEE 802.1ag CFM
  • IEEE 802.1AB LLDP
  • sFlow
  • Cable Diagnostics - с определением расстояния до места разрыва
  • Поддержка DDMI для SFP-трансиверов (включая MIB файлы)



ACL - списки доступа

  • На основе порта коммутатора
  • На основе MAC address, источникприемник
  • На основе VLAN
  • На основе 802.1p - приоритет
  • На основе IPv4 & IPv6 адресов
  • На основе protocol type
  • На основе TCP/UDP type
  • На основе DSCP



Поддерживаемые MIB (Management Information Base)

  • RFC 1213, 1157 SNMP v2c/v3 MIB
  • RFC 2011, 2012, 2013 SNMP v2 MIB
  • RFC 1493 bridge MIB
  • RFC 2674 bridge MIB extension
  • RFC 1643 Ethernet MIB
  • RFC 1757 RMON group 1, 2, 3, 9
  • RFC 2011 SNMPv2 MIB for IP
  • RFC 2012 SNMPv2 MIB for TCP
  • RFC 2012 SNMPv2 MIB for UDP
  • ZyXEL private MIB



Международные сертификаты

  • UL 60950-1
  • CSA 60950-1
  • EN 60950-1
  • IEC 60950-1
  • EU RoHS compliant



Физические характеристики и условия окружающей среды

  • Масса: 2.6 кг
  • Габариты: 438(Ш) мм x 200(Д) мм x 44.5(В) мм, Исполнение 19/ 1U
  • Электропитание:
    • С питанием от переменного тока:100-240 В перем. тока, 50/60 Гц, 0,8 A макc, потребляемая мощность  - не более 14 Вт.
    • С питанием от постоянного тока: -36 В ~ - 48 В
  • Поддержка страндарта энергосбережения IEEE 802.3az (EEE)
  • Температура окружающей среды при работе: 0 °C – 50 °C
  • Температура окружающей среды при хранении: -25 °C – 70 °C
  • Рабочая влажность: 10 % - 90 % (отсутствие конденсации)
  • Электромагнитное излучение: FCC Part 15 (Class A), CE EMC (Class A)
  • Нормативы безопасности: UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1



Требования

  • Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с
  • 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший
  • 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший
  • 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший
  • Розетка питания 220 В переменного тока

ZyXEL

С момента основания в 1989 году компания ZyXEL поставила перед собой цель создания решений для быстрого и эффективного обмена информацией между людьми и организациями. Усилия компании изначально сконцентрированы на самостоятельной разработке и производстве высококачественного оборудования и продвижении торговой марки ZyXEL на рынках США, Европы и всего мира.
