| Общие характеристики |
| Соответствие стандартам |
IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 автоопределение скорости
IEEE 802.3x контроль потоков данных
IEEE 802.3ad объединение каналов LACP
IEEE 802.3ah OAM
IEEE 802.1p приоритезация трафика
IEEE 802.1q виртуальные локальные сети VLAN
IEEE 802.1d связующее дерево STP
IEEE 802.1w быстрое связующее дерево RSTP
IEEE 802.1s множество связующих деревьев MSTP
IEEE 802.1x аутeнтификация пользоватeлeй |

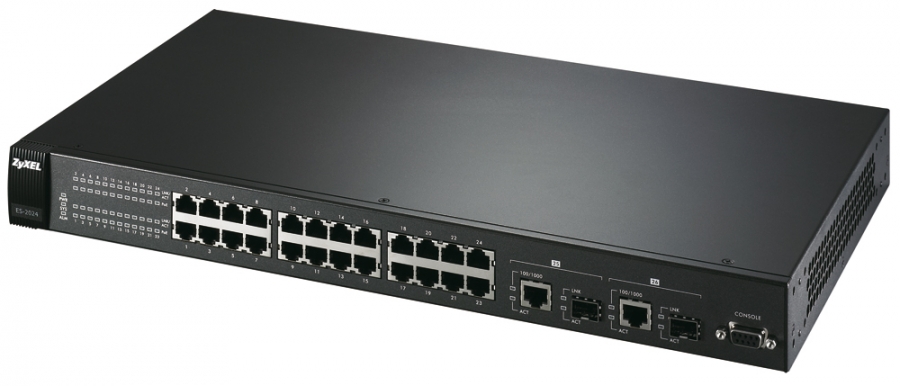

| Интерфейс |
24 порта PoE 10/100BASE-T Ethernet RJ-45
2 порта 1000BASE-T Ethernet RJ-45, совмещенные с SFP-слотами (3.3 В)
Консольный порт RS-232 DB-9 |
| Скорость передачи данных |
Ethernet: 10 Мбит/с (полудуплексный режим), 20 Мбит/с (дуплексный режим)
Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим)
Gigabit Ethernet: 1000 Мбит/с (дуплексный режим) |
| Сетевые кабели |
10BASE-T: UTP/STP Кат.3, 4, 5 EIA/TIA-568 (100 м)
100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м)
1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м) |
| Дуплексный/Полудуплексный режим |
Дуплексный и полудуплексный режимы для скоростей 10/100 Мбит/с |
| Определение типа кабеля |
На всех портах автоматическое определение типа кабеля прямой/перекрещенный (MDI/MDIX) |
| Производительность и управление |
| Коммутационная матрица |
Неблокируемая коммутация с пропускной способностью 8.8 Гбит/с |
| Скорость коммутации кадров |
6.6 млн пак/с |
| Таблица MAC-адресов |
8000 записей |
| Буфер данных |
256 Кбайт |
| Способ коммутации |
C промежуточным хранением (store-and-forward) |
| Приоритезация трафика |
4 очереди приоритетов на порт 802.1p
Алгоритм обработки очередей: SPQ, WRR
Приоритезация на базе DiffServ (DSCP) |
| Виртуальные локальные сети VLAN |
На уровне портов
По протоколу 802.1q, 256 статических и 4094 динамичеcких записей
Групповая регистрация GVRP
Private VLAN |
| Объединение каналов |
Объединение каналов 802.3ad LACP, 2 группы по портам Fast Ethernet и 1 группа по портам Gigabit Ethernet |
| Защита от сетевых петель |
Loop guard |
| Ограничение скорости |
Ограничение скорости передачи данных на каждом порту с шагом 64 Кбит/с |
| Аутeнтификация пользоватeлeй |
Аутeнтификация пользоватeлeй 802.1x на уровне портов |
| Контроль доступа по МАС-адресу |
Фильтрация пакетов по МАС-адресам на каждом порту
Привязка MAC-адреса к порту
Ораничение количества динамических MAC-адресов на каждом порту |
| Безопасность IP source guard |
Static binding, ARP inspection |
| Многоадресная рассылка |
Обработка многоадресной рассылки (IGMP snooping v3)
MVR (Multicat VLAN Registration) |
| Контроль широковещательных штормов |
Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control) |
| Зеркалирование портов |
Зеркалирование портов для анализа трафика (Port Mirroring) |
| Cинхронизация времени |
Cинхронизация времени по протоколу NTP (Network Time Protocol) |
| Управление |
Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств
Консоль RS-232 (интерфейс командной строки)
Телнет CLI (интерфейс командной строки)
Web-интерфейс
SNMP V2c, V3
RADIUS, TACACS+
Статический IP-адрес или клиент DHCP
Безопасность управления SSL/TLS, SSH v1/v2
LLDP |
| Агенты MIB |
RFC 1213 (MIB-II)
RFC 1157 (SNMP V1)
RFC 1493 (Bridge MIB)
RFC 1155 (SMI)
RFC 1643 (Ethernet MIB)
RFC 1757 (4 группы RMON 1, 2, 3, 9)
RFC 2674 (SNMPv2, SNMPv2c)
SNMPv2, SNMPv2c и более поздние версии совместимы с RFC 2011 SNMPv2 MIB для IP, RFC 2012 SNMPv2 MIB для TCP, RFC 2013 SNMPv2 MIB для UDP
Private MIBs |
| Физические характеристики и условия окружающей среды |
| Вес |
4 кг |
| Индикаторы |
На устройство: PWR (Питание), SYS (Загрузка), ALM (Тревога)
На порт 10/100 Мбит/c: LK/ACT (Соединение/Активность), FD/COL (Дуплекс/Коллизии)
На порт 1000BASE-T: 100/1000 и ACT (скорость передачи данных 100/1000 Мбит/c и Активность)
На SFP-слот: LK/ACT (Соединение/Активность) |
| Габариты |
438(Ш) мм x 270(Д) мм x 45(В) мм,
Исполнение 19/ 1U |
| Электропитание |
Внутренний источник питания от сети переменного тока 100 - 240 В, 50/60 Гц, максимум 0.4 А |
| Потребляемая мощность |
Максимум 200 Вт |
| Температура окружающей среды при работе |
0 °C – 45 °C |
| Температура окружающей среды при хранении |
-25 °C – 70 °C |
| Рабочая влажность |
10 % - 90 % (отсутствие конденсации) |
| Электромагнитное излучение |
FCC, CE EMC Класс A |
| Нормативы безопасности |
UL, CSA, EN, IEC 60950-1 |
