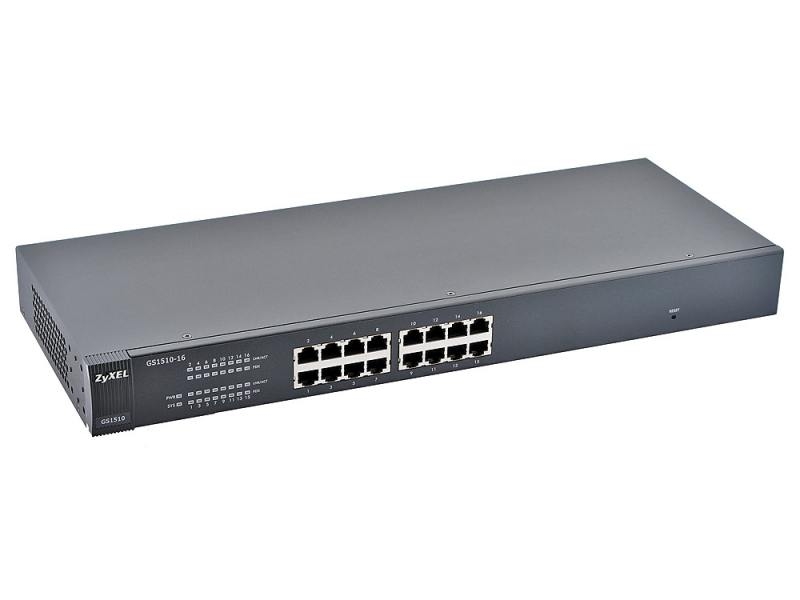

Коммутаторы серии GS1500 включают в себя модели с 16 и 24 интерфейсами Gigabit Ethernet. Эти модели предназначены для развертывания локальной сети в небольших офисах на уровне доступа. Отличительной особенностью данных коммутаторов является способность автоматического определения необходимой мощности передаваемого сигнала в зависимости от длины медного кабеля и мониторинг статуса активности порта. Тем самым достигается снижение энергопотребления коммутатора.

Модель GS1500-24P имеет встроенные адаптеры питания для поддержки технологии PoE стандарта 802.3af для одновременной передачи данных и питания по медному кабелю на подключаемые устройства, к которым относятся точки доступа Wi-Fi, видеокамеры и IP-телефоны.

Коммутаторы поддерживают функции гарантированной передачи видео и голоса. Ограничение скорости передачи данных на основе протокола и порта, 8 очередей приоритетов 802.1p с алгоритмами обработки SPQ/WFQ/WRR, контроль и предотвращение широковещательной передачи пакетов – все это позволяет настроить эти коммутаторы доступа для предоставления каждому пользователю услуги IP-телефонии, просмотра потокового видео и участия в видеоконференциях. В местах повышенного объема передачи трафика несколько портов могут быть объединены в агрегированные группы LACP.

Высокий уровень защиты от подключения к сети неавторизованных пользователей и разделение сети на группы с общим подключением к серверам обеспечивается функциями IP Source Guard и Port Security. Сеть может быть разделена на отдельные виртуальные сегменты по протоколу 802.1Q. Помимо этого, для всех пользователей может быть настроена дополнительная авторизация по протоколу 802.1x. Определение и автоматическое отключение петель выполняется функцией loopback detection.

Системному администратору предоставляются широкие возможности по удобному администрированию коммутаторов. Настройка и изменение параметров могут быть выполнены по веб-интерфейсу с графическим режимом либо по протоколу SNMP c возможностью интеграции в существующую систему управления посредством стандартных MIB. Доступны множественные сессии управления с разделением уровня доступа.

Основные преимущества

• Гигабитные скорости передачи данных до каждого рабочего места
• Безвентиляторное исполнение коммутаторов позволяет использовать их в помещениях с повышенными требованиями к шуму
• Наличие SFP-слотов для защищенной передачи данных на расстояние больше 100 м
• Двухрежимный веб-интерфейс (Smart & Advanced mode) для упрощенной настройки параметров сети в зависимости от подготовки системного администратора
• Минимальное потребление электроэнергии за счет безвентиляторной конструкции и применения энергосберегающих технологий, таких, как регулирование мощности передаваемого сигнала в зависимости от длины витой пары
• Встроенная реализация совместного администрирования коммутаторов и точек доступа серии NWA300 в совокупности с централизованной аутентификацией проводных и беспроводных пользователей

Рекомендации к применению

• Для развертывания локальной сети в небольших офисах с минимальными затратами на гигабитные интерфейсы
• Идеально подходят на замену существующей офисной сетевой инфраструктуры Fast Ethernet в сегментах, где требуются скорости передачи данных выше 100 Мбит/с и подключения удаленных серверов или других сетевых устройств по гигабитным оптоволоконным каналам связи
• Для развертывания сетей небольших предприятий с требованием высокой скорости передачи данных, защищенности подключения пользователей и гарантированного качества видеоконференций.

Характеристики

Интерфейсы

• 16 портов 10/100/1000BASE-T
• кнопка Reset для обнуления конфигурации
• безвентиляторное исполненение (fanless)

Производительность коммутатора

• Матрица коммутации : 32 Гбит/с
• Скорость коммутации кадров: 23.8М кадров/с
• Буфер данных: 448 кБайт
• Размер таблицы МАС-адресов: 16 000 записей

Управление трафиком и QoS (качество обслуживания)

• Контроль и предотвращение широковещательной передачи пакетов (Broadcast Storm Control)
• 8 очередей приоритетов на порт 802.1p
• Алгоритм обработки очередей: WFQ (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm
• Поддержка DSCP
• Поддержка перемаркировки приоритета DSCP в 802.1p
• Поддержка IGMP и IGMP Snooping v1, 2, 3
• Jumbo кадры до 9К
• Автообнаружение коммутатора

Агрегация каналов

• IEEE 802.3ad объединение каналов LACP
• Статическое объединение агрегированных портов
• До 8 групп агрегации, до 8 портов в каждой группе

Устойчивость сети

• IEEE 802.1w Rapid Spanning Tree Protocol(RSTP)- быстрый протокол покрывающего дерева

Безопасность

• Виртуальные сети VLAN IEEE 802.1Q на базе тега (tag-based) и на базе порта (port based)
• 256 статических записей VLAN, до 4000 динамических записей VLAN
• Поддержка всего диапазона номеров PVID VLAN
• Аутентификация 802.1x на базе порта
• Port security
• IP Source Guard
• Loop guard

Управление и мониторинг

• Поддержка защищенного управления Web (Имя пользователя и пароль).
• Двухуровневое управление SNMP read/write community
• Множественные сессии управления с разделением уровня доступа
• Поддержка протоколов SNMP v1, v2c
• IP управление: static IP или DHCP client
• Четыре RMON groups 1, 2, 3, 9 (history,statistics, alarms and events)
• Зеркалирование портов (port mirroring) по направлениям: source/destination/both

Поддерживаемые MIB (Management Information Base)

• RFC 1213, 1157 SNMP v2c/v3 MIB
• RFC 1493 bridge MIB
• RFC 1643 Ethernet MIB
• RFC 1757 RMON group 1, 2, 3, 9

Международные сертификаты

• CSA 60950-1
• EN 60950-1
• IEC 60950-1

Физические характеристики и условия окружающей среды

• Масса: 2.3 кг
• Габариты: 440(Ш) мм x 170(Д) мм x 44.5(В) мм, Исполнение 19/ 1U
• Электропитание:
  • С питанием от переменного тока:100-240 В перем. тока, 50/60 Гц, 0,3 A макc, потребляемая мощность  18Вт.
• Температура окружающей среды при работе: 0 °C – 50 °C
• Температура окружающей среды при хранении: -40 °C – 70 °C
• Рабочая влажность: 10 % - 95 % (отсутствие конденсации)
• Электромагнитное излучение: FCC Part 15 (Class A), CE EMC (Class A)
• Нормативы безопасности: CSA 60950-1, EN 60950-1, IEC 60950-1

Требования

• Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с
• 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший
• 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший
• 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший
• Розетка питания 220 В переменного тока
