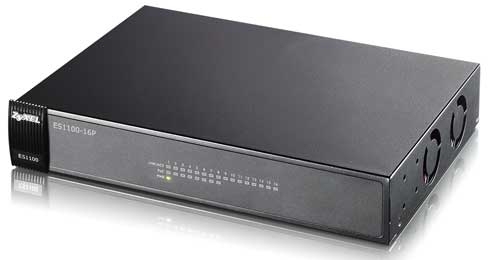

ZyXEL Коммутатор ES1100-16P

Общие характеристики
16-портовый коммутатор Fast Ethernet c 8 портами PoE

ES1100-16P представляет собой неуправляемый коммутатор с 16 интерфейсами 10/100 Мбит/c, из которых 8 поддерживают технологию PoE для передачи данных и питания по медному кабелю на оконечные сетевые устройства, такие как точки доступа Wi-Fi, IP-телефоны и видеокамеры.

Коммутатор не требует настроек и предназначен для быстрого подключения компьютеров и других сетевых устройств к существующей сети малых и средних компаний. Интерфейсы PoE полностью соответствуют стандарту 802.3af и обеспечивают мощность до 15,4 Вт на каждое подключаемое устройство.

Устройство имеет настольное исполнение, но возможна установка и в 19-дюймовую стойку посредством монтажных скоб, которые входят в комплект поставки. Разъем питания и сетевые интерфейсы находятся на одной панели для удобства подключения кабельной инфраструктуры.

Основные преимущества

  • Уменьшение потребляемой мощности при отсутствии соединения и в зависимости от длины кабельной системы (Link-on cable length power saving and link-down power saving)
  • Возможность одновременно подключить до 8 устройств с максимальной мощностью 15,4 Вт по стандарту 802.3af
  • Компактный дизайн, бесшумная работа и низкое энергопотребление
  • Металлический корпус, встроенный адаптер питания, настольный и стоечный монтаж
  • Светодиодные индикаторы для удобства диагностики сети
  • Автоматическое определения скорости и дуплексного режима
  • Неблокируемое подключение 16 устройств (общая пропускная способность коммутатора 3,2 Гбит/с)
  • Продвижение маркированных кадров 802.1Q
  • Содержит буферную память на 160 Кбайт и таблицу MAC-адресов на 8000 записей
  • Подавление широковещательных штормов



Рекомендуется к применению

Для быстрого подключения сегментов сети из нескольких оконечных устройств к серверам или центральному маршрутизатору компании. В качестве подключаемых сетевых устройств могут выступать, к примеру, персональные компьютеры, видеокамеры или точки доступа Wi-Fi с питанием PoE.

Характеристики

Аппаратная база

  • Настольное исполнение + монтажный комплект для установки в 19-дюймовую стойку;
  • 16 портов 10/100 Мбит/с Ethernet (разъемы RJ-45) с автоопределением скорости и типа кабеля (MDI-II/MDI-X);
  • Светодиодные индикаторы:
    • PWR (питание устройства);
    • PoE
    • LINK/ACT (Соединение/Активность каждого порта);
  • Буфер данных: 160 Кбайт
  • Исполнение с вентиляторами



Соответствие стандартам

  • IEEE 802.3 10BASE-T Ethernet
  • IEEE 802.3u 100BASE-TX Fast Ethernet
  • IEEE 802.ab 1000Base-T Ethernet
  • ANSI/IEEE 802.3 автосогласование
  • IEEE 802.3x управление потоком
  • IEEE 802.1p CoS
  • IEEE 802.3az  Energy Efficient Ethernet compliant
  • IEEE 802.3af PoE Standard



Сетевые возможности

  • Скорость передачи данных на порту
    • Ethernet: 10 Мбит/с / (полудуплексный режим), 20 Мбит/с (дуплексный режим)
    • Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим)
  • Коммутационная матрица: 3,2 Гбит/c, неблокируемая
  • Пропускная способность
    • 14880 пакетов в секунду для Ethernet 10Base-T
    • 148800 пакетов в секунду для Fast Ethernet 100Base-T
  • Коммутация с промежуточным хранением данных (Store-and-forward)
  • Поддержка подавления широковещательного шторма
  • Размер таблицы MAC-адресов: 8096 записей
  • Уменьшение потребляемой мощности при отсутствии соединения и в зависимости от длины кабельной системы (Link-on cable length power saving and link-down power saving)



Физические параметры

  • Размеры: 216 x 133 x 42 мм
  • Масса: 1,7 кг
  • Электропитание: 100–240 В ~ 50/60 Гц
  • Потребляемая мощность: 161,6 Вт (макс.)



Допустимые параметры окружающей среды

  • Рабочий диапазон температур: 0–50 °С
  • Влажность: 10–90% (без конденсации)
  • Электромагнитные помехи и безопасность: FCC Class A, CE



Требования

  • Сетевое устройство с интерфейсом Ethernet 10 или 100 Mбит/с;
  • Кабели Ethernet:
    • 10BASE-T: UTP Cat.3, 4, 5 (до 100 м) EIA/TIA-586 100 Ом STP (до 100 м);
    • 100BASE-TX: UTP Cat.5 (до 100 м) EIA/TIA-568 100 Ом  STP (до 100 м);
  • Источник питания: сеть переменного тока 220 В, частотой 50 Гц.
