Коммутаторы серии ES1100 являются идеальным решением для быстрого развертывания небольшой локальной сети или подключения дополнительных компьютеров и других сетевых устройств в существующей сети малых и средних предприятий. Коммутаторы обеспечивают неблокируемое продвижение трафика и коммутацию с промежуточным хранением (Store-and-forward), обнаружение петель с индикаций замкнутых в петлю интерфейсов посредством светодиодных индикаторов.

Коммутаторы не требуют настройки, бесшумны и разработаны на элементной базе, которая позволяет максимально уменьшить потребляемую мощностью в зависимости от длины кабеля Ethernet подключаемых оконечных устройств. В комплект входят монтажные скобы для установки коммутатора в 19" стойку.

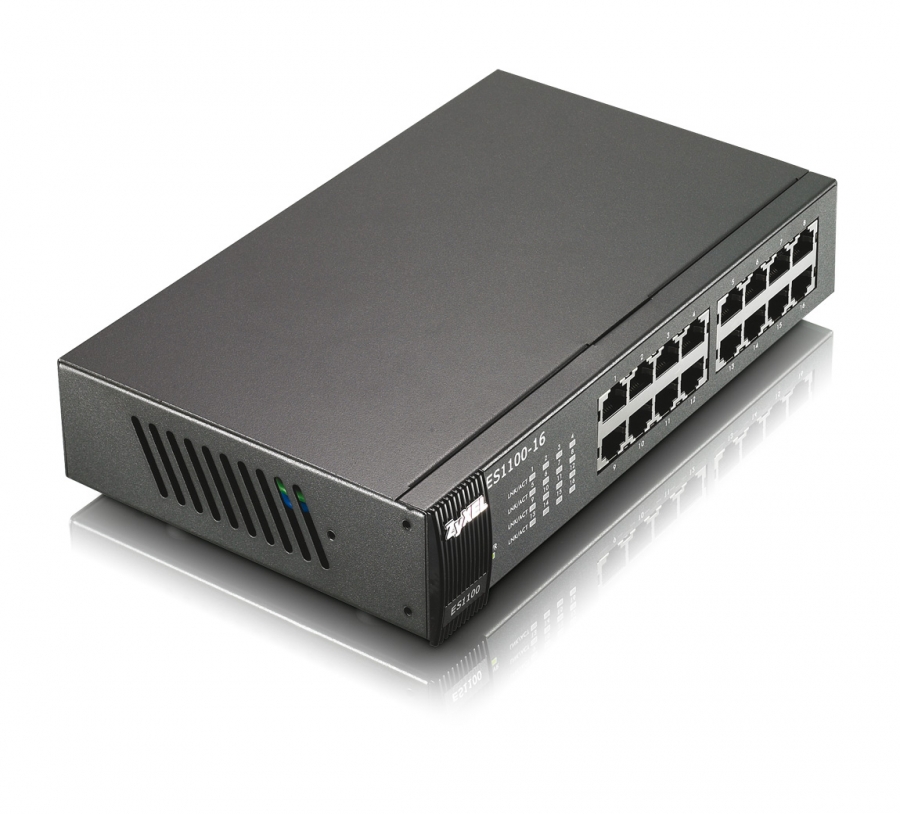

Модель имеет 16 портов 10/100 Мбит/с для подключения сетевых устройств в единую сеть.

Основные преимущества

• Уменьшение потребляемой мощности при отсутствии соединения и в зависимости от длины кабельной системы (Link-on cable length power saving and link-down power saving)
• Компактный дизайн, бесшумная работа и низкое энергопотребление
• Удобное включение и отключение коммутатора посредством выключателя на задней панели
• Металлический корпус, встроенный адаптер питания, настольный и стоечный монтаж
• Светодиодные индикаторы для удобства диагностики сети
• Автоматическое определения скорости и дуплексного режима
• Определение петель в сетевой топологии (Loop Detection)
• Продвижение кадров Jumbo frame до 2048 байт
• Неблокируемое подключение 16 пользователей (Общая пропускная способность коммутатора 3,2 Гбит/с)
• Продвижение маркированных кадров 802.1Q
• Содержит буферную память на 256 Кбайт и таблицу MAC-адресов на 8096 записей

Рекомендуется к применению

Для небольших локальных сетей и быстрого подключения сетевых устройств. Компактные размеры и бесшумная работа с пассивным охлаждением позволяют разметить коммутатор как в коммутационной стойке, так и вблизи рабочего места.

Характеристики

Аппаратная база

• Настольное исполнение + монтажный комплект для установки в 19-дюймовую стойку;
• 16 портов 10/100 Мбит/с Ethernet (разъемы RJ-45) с автоопределением скорости и типа кабеля (MDI-II/MDI-X);
• Светодиодные индикаторы:
  • PWR (питание устройства);
  • LINK/ACT (Соединение/Активность каждого порта);
• Буфер данных: 256 Кбайт
• Выключатель питания на задней панели

Соответствие стандартам

• IEEE 802.3 10BASE-T Ethernet
• IEEE 802.3u 100BASE-TX Fast Ethernet
• IEEE 802.ab 1000Base-T Ethernet
• ANSI/IEEE 802.3 автосогласование
• IEEE 802.3x управление потоком
• IEEE 802.1p CoS
• IEEE 802.3az  Energy Efficient Ethernet compliant

Сетевые возможности

• Скорость передачи данных на порту
  • Ethernet: 10 Мбит/с / (полудуплексный режим), 20 Мбит/с (дуплексный режим)
  • Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим)
• Коммутационная матрица: 3,2 Гбит/c, неблокируемая
• Пропускная способность
  • 14880 пакетов в секунду для Ethernet 10Base-T
  • 148800 пакетов в секунду для Fast Ethernet 100Base-T
• Коммутация с промежуточным хранением данных (Store-and-forward)
• Поддержка управления широковещательным штормом
• Размер таблицы MAC-адресов: 8096 записей
• Jumbo frame до 2048 байт
• Определение петель в сетевой топологии (Loop Detection)
• Уменьшение потребляемой мощности при отсутствии соединения и в зависимости от длины кабельной системы (Link-on cable length power saving and link-down power saving)

Физические параметры

• Размеры: 216 x 133 x 42 мм
• Масса: 0.77 кг
• Электропитание: 100–240 В ~ 50/60 Гц
• Потребляемая мощность: 2,65Вт (макс)

Допустимые параметры окружающей среды

• Рабочий диапазон температур: 0 – 50 °С
• Влажность: 10 – 90 % (без конденсации)
• Электромагнитные помехи и безопасность: FCC Class A, CE

Требования

• Сетевое устройство с интерфейсом Ethernet 10 или 100 Mбит/с;
• Кабели Ethernet:
  • 10BASE-T: UTP Cat.3, 4, 5 (до 100 м) EIA/TIA-586 100 Ом STP (до 100 м);
  • 100BASE-TX: UTP Cat.5 (до 100 м) EIA/TIA-568 100 Ом  STP (до 100 м);
• Источник питания: сеть переменного тока 220 В, частотой 50 Гц.
