Серия коммутаторов D-Link DGS-1210 включает в себя коммутаторы Web Smart следующего поколения с поддержкой технологии D-Link Green 3.0. Серия соответствует стандарту Energy Efficient Ethernet IEEE 802.3az. Поддержка управления и настройки IPv6 гарантирует, что сеть останется защищенной после перехода с IPv4 на IPv6¹. С помощью многочисленных опций управления серия коммутаторов DGS-1210 позволяет быстро развернуть сеть, расширить инфраструктуру и “бесшовно” обновить функции. Ориентируясь на малый и средний бизнес, коммутаторы Web Smart DGS-1210 обеспечивают функциональность, безопасность и управляемость с минимальными затратами на покупку и эксплуатацию.

Экономия энергии

Используя технологию D-Link Green 3.0, коммутаторы серии DGS-1210 способны экономить энергию без ущерба для производительности и функциональных возможностей устройств. С помощью стандарта Energy Efficient Ethernet сеть будет автоматически снижать использование энергии, когда наблюдается небольшой поток трафика, без необходимости в настройке. Для условий, в которых стандарт не поддерживается полностью, коммутаторы серии DGS-1210 предлагают такие настройки энергосбережения, как выключение и режим ожидания портов, выключение индикаторов и спящий режим системы, основанный на пользовательских профилях времени. Также коммутаторы серии DGS-1210 могут определить длину подключенных кабелей, чтобы автоматически снизить использование энергии в более коротких кабельных соединениях.

Простое управление

Серия коммутаторов Web Smart D-Link обеспечивает простое управление. Все настройки можно выполнить через Web-интерфейс вне зависимости от операционной системы ПК. Кроме того, пользовательский Web-интерфейс содержит десять языковых опций, что позволяет сделать операции более понятными. При первой установке утилита SmartConsole автоматически обнаружит все коммутаторы Smart D-Link в сети, позволяя администраторам быстро назначить IP-адреса и маску подсети. Также можно одновременно обновить программное обеспечение на нескольких коммутаторах, сэкономив много времени. Важные команды управления, такие как загрузка программного обеспечения или конфигурационного файла, предлагают усовершенствованный метод работы в режиме групповой обработки данных для нескольких коммутаторов.

Auto Surveillance VLAN и Voice VLAN

Коммутаторы серии Web Smart D-Link автоматизируют процесс установки IP-наблюдения и устройств VoIP в сети. Auto Surveillance VLAN объединяет данные и передачу видеонаблюдения через сеть, сокращая стоимость и средства обслуживания оборудования. ASV также обеспечивает качественное видео в реальном времени, группируя устройства IP-наблюдения в отдельный VLAN с высоким приоритетом. Это гарантирует, что если увеличится поток трафика с обычными данными, это не повлияет на потоки видеонаблюдения. Аналогичным образом Auto Voice VLAN обеспечивает качественную и эффективную передачу голосовых данных.

Расширенные функции уровня 2

Данные коммутаторы поддерживают полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree и Link Aggregation Control Protocol (LACP). Функция управления потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Поддерживая скорость 2000 Мбит/с в режиме полного дуплекса, коммутаторы обеспечивают высокую скорость передачи для подключения рабочих мест с минимальной потерей данных. Коммутаторы поддерживают функцию диагностики кабеля и функцию Loopback Detection. Функция  Loopback Detection используется для определения петель и автоматического отключения порта или VLAN, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения качества медных кабелей, а также типа неисправности кабеля.

Сетевая безопасность

Функция D-Link Safeguard Engine защищает коммутаторы от вредоносного трафика, вызванного активностью вирусов. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция Списки управления доступом (ACL) увеличивает безопасность сети и помогает защитить сеть, отфильтровывая трафик, исходящий от несанкционированных MAC-адресов или IP-адресов. Функция предотвращения атак ARP Spoofing предотвращает массовую рассылку ложных ARP-сообщений злоумышленниками через управляемый источник. Это защищает данные от перехвата атаками с применением технологии “незаконный посредник” и предотвращает растрату циклов процессора на эти пакеты. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Характеристики:

Стандарты и функции портов

• IEEE 802.3 10BASE-T Ethernet
• IEEE 802.3u 100BASE-TX Fast Ethernet
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet
• Управление потоком IEEE 802.3x для режима полного дуплекса
• Автосогласование

Количество портов

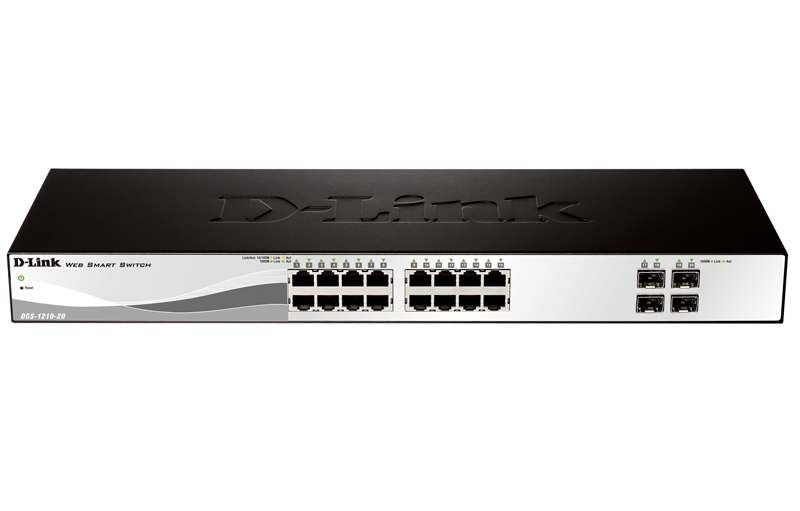

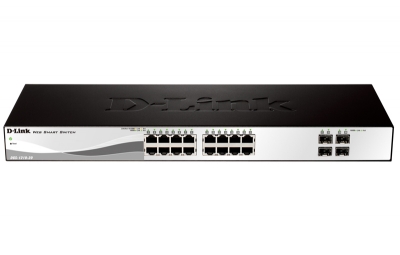

• 16 портов 10/100/1000 Мбит/с, 4 порта SFP

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)
• EIA/TIA-568 100 Ом STP (макс. 100 м)

Расширенные возможности интерфейса

• Автоматический или настраиваемый интерфейс MDI/MDI-X

Пропускная способность коммутатора

• 40 Гбит/с

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 16,000 записей на устройство

Изучение MAC-адресов

• До 256 статических записей MAC-адресов
• Включение/отключение автоизучения MAC-адресов

Максимальная скорость продвижения пакетов размером 64 байта

• 29.8 миллионов пакетов/с

Память буфера пакетов

• 1 МБ на устройство

Программное обеспечение

• Функции уровня 2
• Таблица MAC-адресов: 16,000 записей
• Управление потоком
•   - Управление потоком 802.3x
•   - Предотвращение блокировки HOL
• IGMP Snooping
•   - IGMP v1/v2 Snooping
•   - Поддержка до 256 IGMP-групп
•   - Поддержка до 64 статических многоадресных групп
•   - IGMP на VLAN
•   - Поддержка IGMP Snooping Querier
• Spanning Tree Protocol
•   - 802.1D STP
•   - 802.1w RSTP
• Loopback Detection
• 802.3ad Link Aggregation
•   - макс. количество групп на устройство 10/8 портов на группу
• Port Mirroring
•   - One-to-One, Many-to-One
•   - Поддержка  Mirroring for Tx/Rx/Both
• Фильтрация многоадресных рассылок
•   - Перенаправление всех незарегистрированных групп
•   - Фильтрация всех незарегистрированных групп
• LLDP, LLDP-MED

VLAN

• 802.1Q
• Группы VLAN
•   - Макс. 256 статических групп VLAN
•   - Макс. 4094 VID
• Management VLAN
• Asymmetric VLAN
• Auto Voice VLAN
•   - Макс. 10 пользователей определенных OUI
•   - Макс. 8 по умолчанию определенных OUI
• Auto Surveillance VLAN

QoS (Quality of Service)

• 802.1p Quality of Service
• 4 очереди на порт
• Обработка очередей
•   - Strict
•   - Weighted Round Robin (WRR)
• CoS на основе
•   - Очередей приоритетов 802.1p
•   - DSCP
•   - ToS¹
• Управление полосой пропускания
•   - На основе порта (Входящее/исходящее, с шагом 10/100/1000 до 64 Кб/с)

Списки управления доступом (ACL)

• DGS-1210-20/28/28P:
•   - 50 профилей (максимум)
•   - Макс. 240 правил доступа
•   - Отдельный порт или множество портов (каждое правило)
• DGS-1210-52:
•   - 50 профилей (максимум)
•   - Макс. 450 правил доступа
• ACL на основе
•   - MAC-адресов
•   - IPv4-адреса (ICMP/IGMP/TCP/UDP)
•   - 802.1p
•   - DSCP
•   - Типа Ethernet
• Действия ACL
•   - Разрешить
•   - Запретить

Безопасность

• Безопасность порта
•   - Поддержка до 64 MAC-адресов на порт
• Управление широковещательным /многоадресным /одноадресным штормом
• Статический MAC-адрес
• D-Link Safeguard Engine
• Функция DHCP Server Screening
• Доверенный хост
• Предотвращение атак ARP Spoofing
•   - Макс. 64 записи
• SSL
•   - Поддержка v1/v2/v3
•   - Поддержка IPv4/IPv6¹
• Сегментирование трафика
• Интеллектуальная привязка
•   - Поддержка 512 записей привязок IP-MAC-Port
•   - Обнаружение подключенных устройств и их привязка
•   - Инспектирование ARP-пакетов и/или IP-пакетов
•   - Поддержка DHCP Snooping

AAA

• Аутентификация 802.1X на основе портов
•   - Поддержка RADIUS-сервера
•   - Поддержка EAP, OTP, TLS, TTLS, PEAP

OAM

• Функция диагностики кабеля
• Возврат к заводским настройкам

MIB

• 1213 MIB II
• 1493 Bridge MIB
• 1907 SNMP v2 MIB
• 1215 Trap Convention MIB
• 2233 Interface Group MIB
• D-Link Private MIB
• Power-Ethernet MIB
• LLDP MIB

Соответствие стандарту RFC

• RFC 783 TFTP
• RFC 854 Telnet-сервер
• RFC 951 BootP/DHCP-клиент
• RFC 1157 SNMP v1, v2, v3
• RFC 1191 Path MTU Discovery
• FC 1213 MIB II, IF MIB
• RFC 1215 MIB Traps Convention
• RFC 1350 TFTP
• RFC 1493 Bridge MIB
• RFC 1542 BootP/DHCP-клиент
• RFC 1769 SNTP
• RFC 1901 SNMP v1, v2, v3
• RFC 1907 SNMP v2 MIB
• RFC 1908 SNMP v1, v2, v3
• RFC 2068 FCS
• RFC 2131 BootP/DHCP-клиент
• RFC 2138 Аутентификация RADIUS
• RFC 2139 Аутентификация RADIUS
• RFC 2233 Interface Group MIB
• RFC 2246 SSL
• RFC 2475
• RFC 2570 SNMP v1, v2, v3
• RFC 2575 SNMP v1, v2, v3
• RFC 2598 CoS
• RFC 2616 FCS
• RFC 2618 Аутентификация RADIUS
• RFC 2819 RMON v1
• RFC 2865 Аутентификация RADIUS
• RFC 3164 System Log
• RFC 3195 System Log
• RFC 3411-17 SNMP
• RFC 3621 Power Ethernet MIB

Управление

• Многоязычный Web-интерфейс GUI
•   - Английский (по умолчанию)
•   - Упрощенный китайский
•   - Традиционный китайский
•   - Французский
•   - Немецкий
•   - Итальянский
•   - Японский
•   - Португальский
•   - Русский
•   - Испанский
• Утилита SmartConsole
• Упрощенный CLI
• Telnet-сервер
• TFTP-клиент
• Настраиваемый интерфейс MDI/MDIX
• SNMP
•   - Поддержка v1/v2/v3
• SNMP Trap
• Системный журнал
•   - Макс. 500 записей в журнале
• BootP/DHCP-клиент
• SNTP
• ICMPv6¹
• IPv4/IPv6 Dual Stack¹
• Автоматическая конфигурация DHCP
• RMONv1

Технология D-Link Green 3.0

Экономия энергии:

  - При различных состояниях соединения

  - В зависимости от длины кабеля

  - При выключении индикаторов или портов

  - При режиме ожидания портов

  - При спящем режиме системы

Физические параметры

Питание на входе

100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Максимальная потребляемая мощность

14,06 Вт

Потребляемая мощность в режиме ожидания

• 6.7 Вт/110 В, 7.2 Вт/240 В

Тепловыделение

• 47,97 BTU/ч

Рабочая температура

• От  -5° до 50° C

Температура хранения

• От  -20° до 70° C

Рабочая влажность

• От 0% до 95% без конденсата

Влажность хранения

• От 0% до 95% без конденсата

Размеры (Д x Ш x В)

• 440 мм x 140 мм x 44 мм
• Размер для установки в стандартную 19-дюймовую стойку, высота 1U

Вес

• 2,2 кг

Индикаторы диагностики

• Power (на устройство)
• Link/Activity/Speed (на порт 10/100/1000 Мбит/с)
• Link/Activity/Speed (На порт SFP)

MTBF

• 253,460 ч

Сертификаты

• FCC Class A
• CE Class A
• ICES-003
• VCCI Class A
• C-Tick
• BSMI

Безопасность

• cUL
• CE LVD

¹Управление и настройка IPv6 поддерживаются начиная с версии ПО 3.10.
