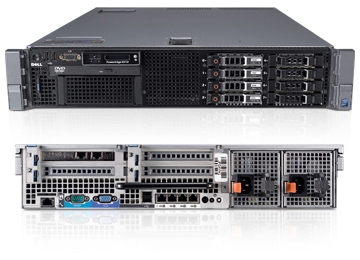

С появлением нового поколения процессора Intel ® Xeon ® серии 5500 и 5600, стало возможным производство Dell PowerEdge r710, который монтируется в стойку с форм-фактором 2U. Данный тип сервера обладает следующими характерными особенностями: содержит встроенный модуль безопасности (TPM), поставляется с памятью увеличенной емкости и высокой производительностью ввода-вывода, а также виртуализации и работой с базами данных, кроме того, имеется встроенный контроллер жизненного цикла.

Дизайн поколения серверов PowerEdge r710 выполнен в полном соответствии с пожеланиями постоянных клиентов корпорации Dell, что отразилось на простоте в управлении и обслуживании. Было добавлено множество инновационных функций, необходимых заказчикам. К примеру, ЖК-дисплей, выводящий данные о работоспособности системы, с возможностью выдачи уведомлений и содержащий основные параметры для конфигурирования системы.

Сервер имеет собственные датчики для мониторинга подаваемого напряжения и температуры окружающего воздуха, что позволяет контролировать питание и охлаждение сервера без дополнительного программного обеспечения.

Новый дизайн включает в себя не только изменение внешнего вида и конструкции корпуса, но и замену составляющих элементов на надежные промышленные материалы, наличие разнообразных направляющих, фиксаторов, рукавов для прокладки кабеля. Все это поднимает удобство использование сервера на новый уровень, включая многоуровневый доступ, как к монитору, так и к устройствам КВМ.

Коренным отличием от предшествующего поколения серверов dell pe 2950 III, является увеличение объема памяти на 125%, а также значительный рост производительности ввода-вывода. Именно увеличенная емкость памяти и пропускная способность играют значительную роль в повышении производительности виртуализации и масштабирования.

Серверы этого семейства быстро и оперативно разворачивают среды виртуализации, благодаря встроенным гипервизорам от ведущих разработчиков, которые могут храниться как на картах SD, так и запускаться с внутреннего порта USB.

Применение технологии Intel ® VT FlexMigration делает возможным процесс интеграции серверов с различными поколениями процессоров Intel ® Xeon ®, что делает процесс управление более гибким и сохраняет вложенные инвестиции. Использование новых модулей памяти DDR3, с более высокой пропускной способностью и меньшим энергопотреблением, по сравнению с FBD и DDR2. При желании можно обойтись недорогими модулями памяти меньшей емкости стандарта DIMM, чему способствует большое количество разъемов.

Управление системами осуществляется через пакет OpenManage ™, который включает в себя модернизированный набор команд, позволяющих интегрировать существующие системы в единое целое. В сервер гармонично интегрирован контроллер жизненного цикла, как средство управления сервером. Именно он обеспечивает простое выполнение различных задач по настройке ресурсов, развертыванию системы, обновлению программного обеспечения, а также настройку и диагностику оборудования. Назначение выполняемых операций интуитивно понятно, так как используется унифицированный интерфейс, характерный для всего оборудования корпорации Dell.

Процессор

• Процессоры серии Intel® Xeon® 5500 и 5600

Операционная система

• Microsoft® Windows Small Business Server® 2011
• Microsoft® Windows Small Business Server® 2008
• Microsoft® Windows Server® 2008 с пакетом обновления 2 (SP2), x86/x64 (x64 с технологией Hyper-V®)
• Microsoft® Windows Server® 2008 R2, x64 (с технологией Hyper-V v2)
• Microsoft® Windows® HPC Server 2008 R2
• Novell® SUSE® Linux® Enterprise Server
• Red Hat® Enterprise Linux®
• Oracle® Solaris™

Опции виртуализации:

• Citrix® XenServer™
• VMware® vSphere™ 4.1 (с технологией VMware ESX® 4.1 или VMware ESXi™ 4.1 [обновление 1], или ESXi 5.0)

Набор микросхем

• Intel® 5520

Память

• До 192 Гб (18 разъемов DIMM): модули DDR3 емкостью 1 Гб/2 Гб/4 Гб/8 Гб/16 Гб с частотой 800 МГц, 1066 МГц или 1333 МГц

Встроенный гипервизор (опционально)

• Citrix® XenServer®
• Microsoft® Windows Server® 2008 с Hyper-V™
• VMware® vSphere™ 4.1 (включая VMware ESX® 4.1 или VMware ESXi™ 4.1)

Система хранения данных

Жесткие диски с возможностью горячей замены:

• 2,5-дюймовые твердотельные накопители SAS, SATA,
• жесткие диски SAS (10 000 об/мин, 15 000 об/мин), Near-Line SAS (7200 об/мин), SATA (7200 об/мин)

Максимальный размер внутренней системы хранения данных:

• до 18 Тб

Отсеки для дисководов

• Внутренний отсек для жестких дисков и объединительная плата с возможностью горячей замены
• До шести дисков 3,5 дюйма SAS, SATA, SAS быстрого доступа без дополнительного отсека Flex Bay
• До четырех дисков 3,5 дюйма SAS, SATA, SAS быстрого доступа с дополнительным отсеком Flex Bay
• До восьми 2,5-дюймовых дисков при использовании опционального отсека для гибких дисков
• SAS 6/iR

Варианты внешних отсеков для дисководов:

• компактный отсек для дисководов оптических дисков: DVD-ROM, комбинированный CD-RW/DVD-ROM или DVD + RW

Разъемы

• 4 PCIe G2 slots + 1 storage slot:
• Two x8 slots
• Two x4 slots
• One x4 Storage slot

Контроллеры RAID

Внутренние:

• PERC H200 (6 Гбит/с)
• PERC H700 (6 Гбит/с) с кэш-памятью объемом 512 Мб (с автономным питанием от аккумулятора); с энергонезависимым кэшем 512 Мб, 1 Гб (с резервным питанием от аккумулятора)
• SAS 6/iR
• PERC 6/i с кэш-памятью объемом 256 Мб (с автономным питанием от батареи)

Внешние:

• PERC H800 (6 Гбит/с) с объемом кэш-памяти 512 Мб (с автономным питанием от аккумулятора); с энергонезависимым кэшем 512 Мб, 1 Гб (с резервным питанием от аккумулятора)
• PERC 6/E с кэш-памятью объемом 256 или 512 Мб (с автономным питанием от аккумулятора)

Внешние сетевые адаптеры (без технологии RAID):

• Сетевой адаптер SAS 6 Гбит/с
• HBA-адаптер SAS 5/E
• HBA-адаптер LSI2032 PCIe SCSI

Сетевой контроллер

Дополнительные сетевые платы (опционально):

• Двухпортовый серверный адаптер 10GB Enhanced Intel Ethernet X520-DA2 (поддержка FCoE для использования в будущем)
• Гигабитный двухпортовый серверный адаптер Intel PRO/1000 PT (медный) с четырехканальным разъемом PCI-E
• Гигабитный четырехпортовый серверный адаптер Intel PRO/1000 VT (медный) с восьмиканальным разъемом PCI-E
• Сетевая плата Intel, один порт 10GBase-T, медный кабель, PCI-E x8 оптический однопортовый серверный адаптер Intel 10Gigabit с восьмиканальным разъемом PCI-E
• Двухпортовый серверный адаптер Intel® Gigabit ET
• Четырехпортовый серверный адаптер Intel® Gigabit ET
• Сетевая плата Broadcom® BMC57710, один порт 10Base-T, медный кабель, PCI-E x8
• Сетевая плата Broadcom® BMC5709C IPV6, два гигабитных порта, медный кабель, с технологией выравнивания нагрузки TCP/IP и iSCSI, PCI-E x4
• Сетевая плата Broadcom® BMC5709C IPV6, два гигабитных порта, медный кабель, с технологией выравнивания нагрузки TCP/IP, PCI-E x4
• Подключаемая напрямую двухпортовая сетевая плата Broadcom® NetXtreme II™ 57711 для сетей Ethernet с сетевым интерфейсом PCI-Express и механизмом разгрузки TCP/IP и iSCSI
• Сетевая плата Broadcom 10GbE, двухпортовая сетевая плата Broadcom 10GbE SFP+
• Двухпортовый (1020) серверный адаптер CNA Brocade®

Дополнительные HBA-адаптеры (опционально):

• Двухпортовый четырехгигабитный HBA-адаптер Qlogic® QLE 2462 FC4 (Fiber Channel)
• Однопортовый четырехгигабитный адаптер главной шины Qlogic® QLE 220 FC4 (Fiber Channel)
• Однопортовый четырехгигабитный адаптер главной шины Qlogic® QLE 2460 FC4 (Fiber Channel)
• Двухпортовый адаптер главной шины Qlogic® QLE2562 FC8, PCI-E Gen 2 x4
• Одноканальный HBA-адаптер Qlogic® QLE2560 FC8, PCI-E Gen 2 x4
• Однопортовый четырехгигабитный адаптер главной шины Emulex® LPe-1150 FC4, Fiber Channel, PCI-E x4
• Двухпортовый четырехгигабитный адаптер главной шины Emulex® LPe-11002 FC4, Fiber Channel, PCI-E x4
• Однопортовый четырехгигабитный адаптер главной шины Emulex® LPe-12000 FC8, Fiber Channel, PCI-E Gen 2 x4
• Двухпортовый четырехгигабитный адаптер главной шины Emulex® LPe-12002 FC8, Fiber Channel, PCI-E Gen 2 x4

Адаптеры главной шины

• Brocade® FC4
• 8 Гбит/с вертикальный адаптер главной шины CNA Emulex® с протоколом iSCSI OCE10102-IX-D

Сетевые подключения

• 2 PCIe x8 + 2 PCIe x4 G2 или 1 x16 + 2 x4 G2

Питание

• Energy Smart: Два высокоэффективных источника питания с возможностью горячей замены мощностью 570 Вт или два источника питания высокой выходной мощности с возможностью горячей замены мощностью 870 Вт

Источники бесперебойного питания:

• 1000—5600 Вт
• 2700—5600 Вт, высокоэффективные, возможность подключения в активном режиме
• Дополнительный модуль батареи
• Сетевая плата управления

Тепловые характеристики

• Непрерывная работа: от 10 до 35 °C, относительная влажность: от 10 до 80%.
• 10% часов работы в год: от 5 до 40 °C, относительная влажность от 5 до 85%.
• 1% часов работы в год: от -5 до 45 °C, относительная влажность от 5 до 90%.

Доступность

• Жесткие диски с поддержкой горячего подключения
• Резервные блоки питания с возможностью горячей замены
• Резервная система охлаждения с возможностью горячей замены
• Память с поддержкой ECC
• Поддержка технологии резервирования Spare Row
• Поддержка функции исправления данных в одном устройстве (SDDC)
• Контроллер iDRAC6
• Доступ внутрь корпуса без помощи инструментов
• Поддержка кластеров

Видеоплата

• Matrox G200

Корпус

• 2U
• Высота: 8,64 см
• Ширина: 44,31см
• Глубина: 68,07 см
• Вес (в максимальной конфигурации): 26,1кг

Крепление стойки

для 4-опорных стоек:

• Поддержка установки без использования инструментов в 19-дюймовых четырехсекционных стойках, совместимых с EIA-310-E, с квадратными или круглыми без резьбы отверстиями, включая все стойки Dell 42xx и 24xx
• ПРИМЕЧАНИЕ. Для четырехсекционных стоек с резьбой требуется набор стационарных направляющих ReadyRailsTM или наборы для преобразования сторонних производителей, которые доступны в продаже в разделе "Программное обеспечение и Dell и периферийные устройства"
• Допускает полное выдвигание из стойки для обслуживания ключевых внутренних компонентов
• Поддержка дополнительного кронштейна для прокладки кабелей (CMA)
• Глубина направляющей без кронштейна CMA: 751 мм
• Глубина направляющей с кронштейном CMA: 840 мм
• Диапазон регулировки стоек с квадратными отверстиями: 692-756 мм
• Диапазон регулировки стоек с круглыми отверстиями: 678-749 мм
• Кронштейны для крепления направляющих 1U/2U

для 4- и 2-опорных стоек:

• Поддержка установки без использования инструментов в 19-дюймовых четырехсекционных стойках, совместимых с EIA-310-E, с квадратными или круглыми без резьбы отверстиями, включая все стойки Dell 42xx и 24xx
• Поддержка установки с использованием инструментов в 19-дюймовых четырехсекционных стойках, совместимых с 19” EIA-310-E, с резьбовыми отверстиями
• Глубина направляющей: 608 мм
• Диапазон регулировки стоек с квадратными отверстиями: 588-828 мм
• Диапазон регулировки стоек с круглыми отверстиями: 574-821 мм
• Диапазон регулировки стоек с резьбовыми отверстиями: 592-846 мм

Управление

• Dell OpenManage™
• Контроллер жизненного цикла
• iDRAC6 Enterprise (опционально)
• VFlash (опционально)
• Microsoft® System Center Essential (SCE) 2010 версии 2

Условия эксплуатации

Вентиляторы

• Резервированная система охлаждения (опционально)

Акустические характеристики

• Стандартная конфигурация4 корпус 2,5 дюйма при температуре окружающей среды 23 ± 2 °C
• Без нагрузки: максимальное звуковое давление5 = 5,5 Б; среднее звуковое давление6 = 39 дБА
