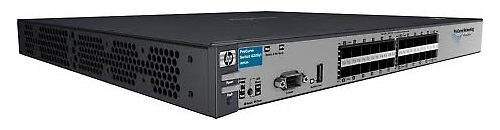

Модель HP 6200-24G-mGBIC yl – это каскадируемый коммутатор 3-го уровня высотой 1U. Он имеет 24 слота mini-GBIC и слот расширения для установки дополнительного 4-портового модуля 10-GbE. Разработанный для объединения сетевого трафика с периферийных участков сети к ее ядру, данный коммутатор поддерживает различные трансиверы Gigabit mini-GBIC, такие как SX, LX, LH и 1000BASE-T.

Основой этого коммутатора является специализированная интегральная схема ProVision ASIC, которая обеспечивает масштабируемое и модульное внедрение наиболее востребованных сетевых функций, таких как качество обслуживания (QoS) и обеспечение безопасности.

Благодаря высокопроизводительной архитектуре, поддержке модуля 10-GbE и программируемой схеме ASIC этот коммутатор обеспечивают высокую защиту инвестиций, гибкость и масштабируемость.

Качество услуг (QoS)

• Расширенные службы QoS с классификацией: классификация трафика с использованием различных критериев на основе информации 2, 3 и 4 уровня; применение политик QoS, таких как назначение приоритетного уровня и предела скорости, для определенного потока данных с учетом порта или виртуальной ЛС
• Приоритизация уровня 4: обеспечивает приоритизацию на основе номеров портов TCP/UDP
• Приоритизация трафика: позволяет в реальном времени классифицировать трафик по 8 уровням приоритета, которые распределены на 8 очередей
• Формирование пропускной способности: Ограничение скорости передачи данных на основе портов: регулирование максимальной пропускной способности входящего/исходящего трафика на каждом порту. Ограничение скорости передачи данных в зависимости от их класса: использование списка контроля доступа (ACL) для регулирования максимальной пропускной способности входящего трафика на каждом порту. Гарантированный минимальный показатель пропускной способности: гарантированная минимальная пропускная способность для каждого выходного порта и очереди.
• Класс обслуживания (CoS): в соответствии со стандартом IEEE 802.1p устанавливает тэг приоритета на основе IP-адреса, типа сервиса IP (ToS), протокола Layer 3, номера порта TCP/UDP, порта источника и DiffServ

Управление

• Дистанционное интеллектуальное зеркалирование: зеркалирует выбранный входящий/исходящий трафик на основе ACL, порта, MAC-адреса или VLAN на локальный или удаленный коммутатор HP 8200 zl, 6600, 6200 yl, 5400 zl или 3500, находящийся в сети
• RMON, XRMON и sFlow: поддерживают возможности мониторинга и создания отчетов для оповещений, событий, статистических и хронологических данных
• Протокол канального уровня (LLDP) в соответствии с IEEE 802.1AB: протокол автоматического обнаружения устройств упрощает процедуру отображения на основе приложений управления сетью
• Авторизация команд: использование RADIUS для связи пользовательского списка команд CLI с регистрацией администратора сети; ведение журнала аудита
• Удобные имена портов: возможность присваивать содержательные имена портам

Способы подключения

• Пакеты Jumbo: отправляемые через порты Gigabit Ethernet и 10 Gigabit, они обеспечивают высокопроизводительное дистанционное копирование и аварийное восстановление данных
• IPv6: хост IPv6: позволяет управлять коммутаторами в сети IPv6.
• Двойной стек (IPv4 и IPv6): обеспечение перехода от IPv4 к IPv6 с поддержкой подключения по обоим протоколам.
• Отслеживание MLD: направление трафика многоадресной рассылки IPv6 на соответствующий интерфейс.
•  IPv6 ACL/QoS: поддержка ACL и QoS сетевого трафика IPv6.
• Маршрутизация IPv6: поддержка статических протоколов маршрутизации и протокола OSPFv3.
• Механизм туннелирования 6-in-4: поддерживает инкапсуляцию IPv6-трафика внутрь пакетов IPv4.

Эффективность

• Высокоскоростная архитектура: структура коммутатора с пропускной способностью 105,6 Гбит/с обеспечивает переключение внутри и между модулями со скоростью 75,7 млн. пакетов в секунду через специализированную схему ProVision ASICs
• Выбор конфигураций очередей: повышение производительности благодаря возможности выбора количества очередей и соответствующего уровня буферизации памяти согласно требованиям сетевых приложений

Отказоустойчивость и высокая доступность

• Резервирование маршрутизаторов: VRRP позволяет группам из двух маршрутизаторов динамически резервировать друг друга, создавая высокодоступную маршрутизируемую среду
• Протокол IEEE 802.1s Multiple Spanning Tree: высокая доступность соединений в нескольких средах VLAN благодаря созданию нескольких связующих деревьев; включает протокол IEEE 802.1D Spanning Tree Protocol и протокол IEEE 802.1w Rapid Spanning Tree Protocol
• IEEE 802.3ad Link Aggregation Control Protocol (LACP) и технология группирования портов HP: поддерживается до 60 транковых групп с выделением до 8 соединений (портов) на каждую группу
• Распределенное группообразование: позволяет формировать избыточную сетевую топологию без циклов и использования протокола Spanning Tree Protocol; позволяет устанавливать соединение между сервером или коммутатором и двумя коммутаторами с помощью одной логической магистрали для избыточных связей и распределения нагрузки
• Uplink failure detect: обеспечивает избыточные сетевые пути (активный-ожидание) для серверов, настроенных на агрегирование по технологии NIC (конфигурация Active-Standby)

Коммутация на уровне 2

• IEEE 802.1ad Q-in-Q: создание иерархической структуры для повышения масштабируемости сети Ethernet; обеспечение высокоскоростного подключения нескольких сетей LAN в пределах комплекса зданий или городской сети
• Технология объединения коммутаторов HP в общий домен: динамическое распределение нагрузки между несколькими активными резервными соединениями, позволяющее увеличить общую доступную пропускную способность
• Поддержка и тегирование VLAN: поддержка стандарта IEEE 802.1Q и 2048 сетей VLAN
• Протокол 802.1v для сетей VLAN: автоматически перемещает выделенные протоколы, не соответствующие IPv4, в собственные сети VLAN
• Протокол регистрации GARP VLAN: позволяет автоматически распознавать и динамически организовывать сети VLAN

Услуги 3 уровня

• Функция User Datagram Protocol (UDP) helper: обеспечивает направление широковещательных запросов UDP через интерфейсы маршрутизаторов на один или несколько IP-адресов подсети для предотвращения имитации на сервере услуг UDP, таких как DHCP
• Адрес интерфейса кольцевой проверки: определение в Routing Information Protocol (RIP) и OSPF доступного адреса для улучшения функций диагностики
• Карты маршрутизации: повышение контроля во время перераспределения маршрутов; возможность фильтрации и изменения параметров маршрутов
