Коммутаторы HP серии 6600 являются самыми современными граничными коммутаторами в линейке сетевых устройств HP, предназначенными для обслуживания серверов в центре обработки данных.

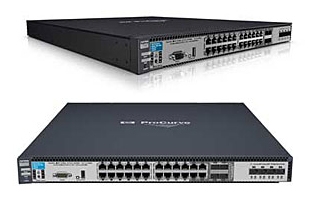

Серия 6600 включает стоечные коммутаторы высотой 1U с портами 10/100/1000Base-T и 10-GbE SFP+, оптимизированные для развертывания соединений между серверами и периферийными участками сети. Эти коммутаторы поддерживают охлаждение воздушным потоком от лицевой к задней панели (реверсивное), резервные блоки питания и вентиляторы с возможностью горячей заменой.

Основой всех этих коммутаторов является специализированная программируемая интегральная схема ProVision ASIC, которая обеспечивает масштабируемое и модульное внедрение наиболее важных сетевых функций, таких как качество обслуживания (QoS) и средства обеспечения безопасности.

Благодаря широкому набору интерфейсов и расширенной емкости буфера коммутаторы серии 6600 обеспечивают превосходную защиту инвестиций, гибкость и масштабируемость, а также легкость развертывания и снижение эксплуатационных расходов.

Качество услуг (QoS)

• Приоритизация уровня 4: обеспечивает приоритизацию на основе номеров портов TCP/UDP
• Класс обслуживания (CoS): в соответствии со стандартом IEEE 802.1p устанавливает тэг приоритета на основе IP-адреса, типа сервиса IP (ToS), протокола Layer 3, номера порта TCP/UDP, порта источника и DiffServ
• Формирование пропускной способности: Ограничение скорости передачи данных на основе портов: регулирование максимальной пропускной способности входящего/исходящего трафика на каждом порту.
• Ограничение скорости передачи данных в зависимости от их класса: использование списка контроля доступа (ACL) для регулирования максимальной пропускной способности входящего трафика на каждом порту.
• Гарантированный минимальный показатель пропускной способности: гарантированная минимальная пропускная способность для каждого выходного порта и очереди.
• Расширенные службы QoS с классификацией: классификация трафика с использованием различных критериев на основе информации 2, 3 и 4 уровня; применение политик QoS, таких как назначение приоритетного уровня и предела скорости, для определенного потока данных с учетом порта или виртуальной ЛС
• Приоритизация трафика: позволяет в реальном времени классифицировать трафик по 8 уровням приоритета, которые распределены на 8 очередей

Оптимизация центра данных

• Охлаждение воздушным потоком от лицевой к задней панели: предназначенный для установки в верхней части серверной стойки, коммутатор серии 6600 обеспечивает охлаждение воздушным потоком от лицевой к задней панели (механически реверсивное) для поддержки конфигураций с горячими и холодными коридорами; отсек вентилятора N+N поддерживает горячую замену вентиляторов в стойке
• Модульные внутренние блоки питания: поддержка резервных блоков питания с возможностью горячей замены (в комплект поставки входит один блок питания); силовая нагрузка распределяется между двумя блоками питания
• Распределенное группообразование от сервера к коммутатору: поддержка групп LACP 2 уровня на основе одного сервера между двумя коммутаторами для конфигураций Active-Active NIC Teaming
• Отключение питания неиспользуемых портов: отключение питания групп неиспользуемых портов Gigabit и 10-GbE с целью снижения энергопотребления; неиспользуемые порты можно повторно инициализировать без перезагрузки системы; доступно для моделей 6600-24XG и 6600-48G-4XG
• Внешнее управление: поддержка удаленного мониторинга и управления коммутатором через порт Ethernet для внешнего управления; отсутствие необходимости в использовании служб сервера терминалов; доступно для моделей 6600-24XG и 6600-48G-4XG

Управление

• Удаленное интеллектуальное зеркалирование: зеркалирование входящего/исходящего трафика в соответствии с ACL из порта коммутатора или VLAN в порт локального или дистанционного коммутатора 8200 zl, 6600, 6200 yl, 5400 zl или 3500 на любом участке сети
• RMON, XRMON и sFlow v5: поддерживают возможности мониторинга и создания отчетов для оповещений, событий, статистических и хронологических данных
• Протокол обнаружения однонаправленных связей (UDLD): отслеживание состояния кабеля между двумя коммутаторами и блокировка портов на обоих концах в случае повреждения кабеля и преобразования двунаправленной связи в однонаправленную; это позволяет предотвратить сетевые проблемы, такие как зацикливания
• Протокол канального уровня (LLDP) в соответствии с IEEE 802.1AB: протокол автоматического обнаружения устройств упрощает процедуру отображения на основе приложений управления сетью
• Простое управление: стандартные сетевые функции и использование CLI (стандартно для коммутаторов HP 8200 zl, 6600, 6200 yl, 5400 zl и 3500)

Способы подключения

• Auto-MDIX: автоматически выполняет настройку всех портов 10/100 и 100/1000 под нужный тип кабеля (прямой или кроссированный)
• Пакеты Jumbo: отправляемые через порты Gigabit Ethernet и 10 Gigabit, они обеспечивают высокопроизводительное дистанционное копирование и аварийное восстановление данных
• IPv6: хост IPv6: позволяет управлять коммутаторами в сети IPv6.
• Двойной стек (IPv4 и IPv6): обеспечение перехода от IPv4 к IPv6 с поддержкой подключения по обоим протоколам.
• Отслеживание MLD: направление трафика многоадресной рассылки IPv6 на соответствующий интерфейс.
• IPv6 ACL/QoS: поддержка ACL и QoS сетевого трафика IPv6. Маршрутизация IPv6: поддержка статических протоколов маршрутизации и протокола OSPFv3.
• Механизм туннелирования 6-in-4: поддерживает инкапсуляцию IPv6-трафика внутрь пакетов IPv4.

Эффективность

• Высокоскоростная архитектура: основана на специализированных интегральных схемах ProVision ASIC для обеспечения высокой производительности и масштабируемости системы
• Выбор конфигураций очередей: повышение производительности благодаря возможности выбора количества очередей и соответствующего уровня буферизации памяти согласно требованиям сетевых приложений

Отказоустойчивость и высокая доступность

• IEEE 802.3ad Link Aggregation Control Protocol (LACP) и технология группирования портов HP: поддерживается до 60 транковых групп с выделением до 8 соединений (портов) на каждую группу
• Протокол IEEE 802.1s Multiple Spanning Tree: высокая доступность соединений в нескольких средах VLAN благодаря созданию нескольких связующих деревьев; обеспечивает поддержку устаревших стандартов IEEE 802.1d и IEEE 802.1w
• Протокол виртуального резервирования маршрутизаторов (VRRP) (требуется лицензия Premium): динамическое резервирование групп из двух маршрутизаторов для создания высокодоступной маршрутизируемой среды
• Простота резервирования: общие для коммутатора серии 6600 источники питания, отсеки для вентиляторов и трансиверы.
• Распределенное группообразование: позволяет формировать избыточную сетевую топологию без циклов и использования протокола Spanning Tree Protocol; позволяет устанавливать соединение между сервером или коммутатором и двумя коммутаторами с помощью одной логической магистрали для избыточных связей и распределения нагрузки

Коммутация на уровне 2

• Технология объединения коммутаторов HP в общий домен: динамическое распределение нагрузки между несколькими активными резервными соединениями, позволяющее увеличить общую доступную пропускную способность
• Протокол регистрации GARP VLAN: позволяет автоматически распознавать и динамически организовывать сети VLAN
• IEEE 802.1ad Q-in-Q (требуется лицензия Premium): создание иерархической структуры для повышения масштабируемости сети Ethernet; обеспечение высокоскоростного подключения нескольких сетей LAN в пределах комплекса зданий или городской сети
• Протокол 802.1v для сетей VLAN: автоматически перемещает выделенные протоколы, не соответствующие IPv4, в собственные сети VLAN
• Протокол Rapid Per-VLAN Spanning Tree (RPVST+): позволяет каждой виртуальной локальной сети (VLAN) построить отдельное связующее дерево для улучшения пропускной способности; совместимость с PVST+

Модели серии

• HP 6600-24G-4XG
• HP 6600-24XG
• HP 6600-48G-4XG
