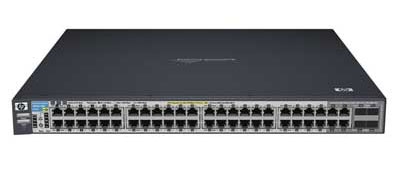

HP Коммутаторы серии HP 3500

Общие характеристики
Коммутаторы уровня 2/3/4. Передовые интеллектуальные технологии для периферии сети. Форм-фактор для установки как в корпус (с 6 и 12 слотами), так и стеком (с 24 и 48 портами). Уровень расширенного доступа и распределения для небольших сетей. Производительность и безопасность корпоративного класса.

Серия HP 3500 состоит из самых современных коммутаторов на основе концепции интеллектуальной границы в серии сетевых устройств HP.

Серия 3500 включает коммутаторы с 24 и 48 фиксированными портами. Основой всех этих коммутаторов является специализированная программируемая интегральная схема ProVision ASIC, которая обеспечивает масштабируемое и модульное внедрение наиболее востребованных сетевых функций, таких как качество обслуживания (QoS) и обеспечение безопасности.

Благодаря множеству интерфейсов Gigabit Ethernet и 10/100, встроенным опциям PoE+/PoE и non-PoE и поддержке соединения 10-GbE (CX4, X2 и SFP+) коммутаторов Gigabit Ethernet модели 3500 обеспечивают превосходную защиту инвестиций, гибкость и масштабируемость, а также простоту развертывания, функционирования и технического обслуживания.

Качество услуг (QoS)

  • Расширенные службы QoS с классификацией: классификация трафика с использованием различных критериев на основе информации 2, 3 и 4 уровня; применение политик QoS, таких как назначение приоритетного уровня и предела скорости, для определенного потока данных с учетом порта или виртуальной ЛС
  • Приоритизация уровня 4: обеспечивает приоритизацию на основе номеров портов TCP/UDP
  • Приоритизация трафика: позволяет в реальном времени классифицировать трафик по 8 уровням приоритета, которые распределены на 8 очередей
  • Ограничение скорости передачи данных на основе портов: регулирование максимальной пропускной способности входящего/исходящего трафика на каждом порту.
  • Ограничение скорости передачи данных в зависимости от их класса: использование списка контроля доступа (ACL) для регулирования максимальной пропускной способности входящего трафика на каждом порту.
  • Гарантированный минимальный показатель пропускной способности: гарантированная минимальная пропускная способность для каждого выходного порта и очереди.
  • Класс обслуживания (CoS): в соответствии со стандартом IEEE 802.1p устанавливает тэг приоритета на основе IP-адреса, типа сервиса IP (ToS), протокола Layer 3, номера порта TCP/UDP, порта источника и DiffServ



Управление

  • Дистанционное интеллектуальное зеркалирование: зеркалирует выбранный входящий/исходящий трафик на основе ACL, порта, MAC-адреса или VLAN на локальный или удаленный коммутатор HP 8200 zl, 6600, 6200 yl, 5400 zl или 3500, находящийся в сети
  • RMON, XRMON и sFlow v5: поддерживают возможности мониторинга и создания отчетов для оповещений, событий, статистических и хронологических данных
  • Протокол канального уровня (LLDP) в соответствии с IEEE 802.1AB: протокол автоматического обнаружения устройств упрощает процедуру отображения на основе приложений управления сетью
  • Протокол обнаружения однонаправленных связей (UDLD): отслеживание состояния кабеля между двумя коммутаторами и блокировка портов на обоих концах в случае повреждения кабеля и преобразования двунаправленной связи в однонаправленную; это позволяет предотвратить сетевые проблемы, такие как зацикливания
  • Простое управление: общие программные функции и использование CLI для всех коммутаторов ProVision-based (включая серии zl и yl)



Способы подключения

  • IEEE 802.3af Power over Ethernet (PoE): до 15,4 Вт на один порт для питания IEEE 802.3af-совместимых устройств PoE, таких как IP-телефоны, точки беспроводного доступа и камеры слежения
  • IEEE 802.3at Power Over Ethernet Plus (PoE+): до 30 Вт на один порт для питания IEEE 802.3-совместимых устройств PoE-/PoE+, таких как IP-видеотелефоны, точки беспроводного доступа IEEE 802.11n и камеры слежения с возможностью зумирования, поворота и наклона объектива
  • Поддержка предстандартных устройств PoE: определение и обеспечение питанием устройств на основе предварительного стандарта PoE
  • Пакеты Jumbo: отправляемые через порты Gigabit Ethernet и 10 Gigabit, они обеспечивают высокопроизводительное дистанционное копирование и аварийное восстановление данных
  • Auto-MDIX: автоматически выполняет настройку всех портов 10/100 и 100/1000 под нужный тип кабеля (прямой или кроссированный)



Эффективность

  • Высокоскоростная архитектура: координатная архитектура коммутатора с пропускной способностью до 153,6 Гбит/с обеспечивает коммутацию внутри и между модулями со скоростью до 111,5 млн. пакетов в секунду через специализированные интегральные схемы ProVision ASIC
  • Выбор конфигураций очередей: повышение производительности благодаря возможности выбора количества очередей и соответствующего уровня буферизации памяти согласно требованиям сетевых приложений



Отказоустойчивость и высокая доступность

  • Протокол виртуального резервирования маршрутизаторов (VRRP) (требуется лицензия Premium): динамическое резервирование групп из двух маршрутизаторов для создания высокодоступной маршрутизируемой среды
  • Протокол IEEE 802.1s Multiple Spanning Tree: высокая доступность соединений в нескольких средах VLAN благодаря созданию нескольких связующих деревьев; включает протокол IEEE 802.1D Spanning Tree Protocol и протокол IEEE 802.1w Rapid Spanning Tree Protocol
  • IEEE 802.3ad Link Aggregation Control Protocol (LACP) и технология группирования портов HP: поддерживается до 60 транковых групп с выделением до 8 соединений (портов) на каждую группу
  • Распределенное группообразование: позволяет формировать избыточную сетевую топологию без циклов и использования протокола Spanning Tree Protocol; позволяет устанавливать соединение между сервером или коммутатором и двумя коммутаторами с помощью одной логической магистрали для избыточных связей и распределения нагрузки
  • Uplink failure detect: обеспечивает избыточные сетевые пути (активный-ожидание) для серверов, настроенных на агрегирование по технологии NIC (конфигурация Active-Standby)



Коммутация на уровне 2

  • IEEE 802.1ad Q-in-Q (требуется лицензия Premium): создание иерархической структуры для повышения масштабируемости сети Ethernet; обеспечение высокоскоростного подключения нескольких сетей LAN в пределах комплекса зданий или городской сети
  • Технология объединения коммутаторов HP в общий домен: динамическое распределение нагрузки между несколькими активными резервными соединениями, позволяющее увеличить общую доступную пропускную способность
  • Поддержка и тегирование VLAN: одновременно поддерживает стандарт IEEE 802.1Q и 2048 VLAN
  • Протокол 802.1v для сетей VLAN: автоматически перемещает выделенные протоколы, не соответствующие IPv4, в собственные сети VLAN
  • Протокол регистрации GARP VLAN: позволяет автоматически распознавать и динамически организовывать сети VLAN



Услуги 3 уровня

  • Функция User Datagram Protocol (UDP) helper: обеспечивает направление широковещательных запросов UDP через интерфейсы маршрутизаторов на один или несколько IP-адресов подсети для предотвращения имитации на сервере услуг UDP, таких как DHCP
  • Адрес интерфейса кольцевой проверки: определение в Routing Information Protocol (RIP) и OSPF доступного адреса для улучшения функций диагностики
  • Карты маршрутизации: повышение контроля во время перераспределения маршрутов; возможность фильтрации и изменения параметров маршрутов



Модели серии:
