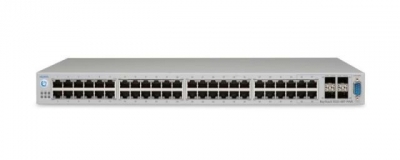

Коммутатор Ethernet Routing Switch 5500Общие характеристики
Поддержка GBIC, 24 порта и более, монтаж в стойку, 10/100/1000 Гбит/с, возможность объединения в стек, установка модулей, поддержка SFP. Коммутаторы Nortel серии Ethernet Routing Switch 5500 (ERS 5500) – это высокопроизводительные, многофункциональные, экономичные, наращиваемые в стек L3-коммутаторы для организации рабочих групп или серверных ферм с подключением станций или серверов к сети Gigabit Ethernet по медному кабелю. Ethernet Routing Switch 5500 идеально подходят для построения современных мультисервисных корпоративных сетей, а так же могут быть использованы и в качестве гигабитной магистрали в сети небольшой организации. Серия Nortel Ethernet Routing Switch 5500 состоит из целого ряда моделей: ERS 5510-24T имеет 24 порта 10/100/1000Base-T и два слота для Mini-GBIC трансиверных модулей (комбинируются с медными портами 23 и 24). ERS 5510-48T имеет 48 потов 10/100/1000Base-T и два слота для Mini-GBIC трансиверных модулей (комбинируются с медными портами 47 и 48). ERS 5520-24T-PWR оборудован 24 портами 10/100/1000Base-T с поддержкой подачи питания по кабелю Ethernet (802.3af) и 4 слотами для Mini-GBIC трансиверных модулей (комбинируются с медными портами 21-24) ERS 5520-48T-PWR оборудован 48 портами 10/100/1000Base-T с поддержкой подачи питания по кабелю Ethernet (802.3af) и 4 слотами для Mini-GBIC трансиверных модулей (комбинируются с медными портами 45-48) ERS 5530-24TFD оснащён 24 портами 10/100/1000Base-T, 12 из них скомбинированы со слотами для Mini-GBIC трансиверных модулей и 2 порта 10Gigabit Ethernet в виде слотов для XFP-трансиверов. На каждом коммутаторе имеется два разъёма для наращивания коммутаторов в стек. В этой серии применена новая технология объединения коммутаторов в стек – FAST (Flexible Advanced Stacking Technology), которая поддерживает одновременный двунаправленный поток трафика на каждом стековом порту. Таким образом, общая пропускная способность стековой шины может достигать 640 Гбит/с. Стековое соединение может быть замкнуто в кольцо, чем достигается отказоустойчивость стекового соединения в случае отказа одного из коммутаторов.Модели построены на базе высокопроизводительной матрицы коммутации с пропускной способностью до 160 Gbps. Максимальная производительность (Mpps – милионов пакетов в секунду)
В архитектуру матрицы коммутации заложена маршрутизация IP-трафика на скорости среды передачи (Wirespeed Layer 3 routing). На сегодняшний день (версия ПО 4.2) поддерживается статическая маршрутизация протокола IP. Идёт работа над реализацией поддержки протоколов маршрутизации RIP 1/2, OSPF и протокола резервирования маршрутизаторов VRRP. Коммутаторы имеют продвинутый пакет L2 функциональности включая мультилинковые соединения (MLT, SMLT – Split Multilink Trunking, DMLT – Distributed Multilink Trunling), VLAN (802.1Q, port-based, protocol-based), множественные группы Spanning Tree (802.1s), мониторинг трафика (Port Mirroring). И это далеко не полный перечень предлагаемых функций.Все порты поддерживают автоматическое определение режима MDI/MDI-X, что позволяет одним и тем же кабелем подключать к коммутатору как рабочие станции так и другие коммутаторы или концентраторы. Семейство Nortel Ethernet Routing Switch 5500 имеет продвинутыеслужбы Quality of Services (QoS). ERS 5500 позволяют классифицировать пакеты по следующим критериям:
Классифицированному трафику могут быть назначены соответствующие приоритеты. Каждый порт на коммутаторе имеет 8 аппаратных очередей. Таким образом, администратор сети может выделить трафик ключевых приложений и обеспечить им необходимые условия передачи. |
