Стандарты Ethernet

В зависимости от скорости передачи данных, дальности передачи и передающей среды существует несколько вариантов технологии. Независимо от способа передачи стек сетевого протокола и программы работают одинаково практически во всех нижеперечисленных вариантах.

Ниже приведено краткое описание некоторых ныне существующих разновидностей. По некоторым причинам, в дополнение к основному стандарту многие производители рекомендуют пользоваться другими запатентованными носителями — например, для увеличения расстояния между точками сети используется волоконно-оптический кабель.

Большинство Ethernet-карт и других устройств имеет поддержку нескольких скоростей передачи данных, используя автоопределение (autonegotiation) скорости и дуплексности, для достижения наилучшего соединения между двумя устройствами. Если автоопределение не срабатывает, скорость подстраивается под партнёра, и включается режим полудуплексной передачи. Например, наличие в устройстве порта Ethernet 10/100 говорит о том, что через него можно работать по технологиям 10BASE-T и 100BASE-TX, а порт Ethernet 10/100/1000 — поддерживает стандарты 10BASE-T, 100BASE-TX и 1000BASE-T.

10 Мбит/с Ethernet

• 10BASE-F, IEEE 802.3j — Основной термин для обозначения семейства 10 Мбит/с ethernet-стандартов, использующих оптический кабель на расстоянии до 2 километров: 10BASE-FL, 10BASE-FB и 10BASE-FP. Из перечисленного только 10BASE-FL получил широкое распространение.
• 10BASE-FL (Fiber Link) — Улучшенная версия стандарта FOIRL. Улучшение коснулось увеличения длины сегмента до 2 км.

Fast Ethernet, 100 Мбит/с

• 100BASE-FX — вариант Fast Ethernet с использованием волоконно-оптического кабеля. В данном стандарте используется длинноволновая часть спектра (1300 нм) передаваемая по двум жилам, одна для приёма (RX) и одна для передачи (TX). Длина сегмента сети может достигать 400 метров (1 310 футов) в полудуплексном режиме (с гарантией обнаружения коллизий) и двух километров (6 600 футов) в полнодуплексном при использовании многомодового волокна. Работа на больших расстояниях возможна при использовании одномодового волокна.
• 100BASE-FX не совместим с 10BASE-FL, 10 Мбит/с вариантом по волокну.
• 100BASE-LX — 100 Мбит/с Ethernet с помощью оптического кабеля. Максимальная длина сегмента 15 километров в полнодуплексном режиме по паре одномодовых оптических волокон.
• 100BASE-LX WDM — 100 Мбит/с Ethernet с помощью волоконно-оптического кабеля. Максимальная длина сегмента 15 километров в полнодуплексном режиме по одному одномодовому оптическому волокну на длине волны 1310 нм и 1550 нм. Интерфейсы бывают двух видов, отличаются длиной волны передатчика и маркируются либо цифрами (длина волны), либо одной латинской буквой A(1310) или B(1550). В паре могут работать только парные интерфейсы: с одной стороны передатчик на 1310 нм, а с другой — на 1550 нм.

Gigabit Ethernet, 1 Гбит/с

• 1000BASE-X — общий термин для обозначения стандартов со сменными приёмопередатчиками GBIC или SFP.
• 1000BASE-SX, IEEE 802.3z — стандарт, использующий многомодовое волокно. Дальность прохождения сигнала без повторителя до 550 метров.
• 1000BASE-LX, IEEE 802.3z — стандарт, использующий одномодовое волокно. Дальность прохождения сигнала без повторителя до 5 километров.
• 1000BASE-LH (Long Haul) — стандарт, использующий одномодовое волокно. Дальность прохождения сигнала без повторителя до 100 километров.
• 1000BASE-BX — вариант Fast Ethernet по одножильному волокну. Используется одномодовое волокно, наряду со специальным мультиплексором, который разбивает сигнал на передающие и принимающие волны.

10-гигабитный Ethernet

• 10GBASE-SR — Технология 10-гигабитного Ethernet для коротких расстояний (до 26 или 82 метров, в зависимости от типа кабеля), используется многомодовое волокно. Он также поддерживает расстояния до 300 метров с использованием нового многомодового волокна (2000 МГц/км).
• 10GBASE-LX4 — использует уплотнение по длине волны для поддержки расстояний от 240 до 300 метров по многомодовому волокну. Также поддерживает расстояния до 10 километров при использовании одномодового волокна.
• 10GBASE-LR и 10GBASE-ER — эти стандарты поддерживают расстояния до 10 и 40 километров соответственно.
• 10GBASE-SW, 10GBASE-LW и 10GBASE-EW — Они подобны стандартам 10GBASE-SR, 10GBASE-LR и 10GBASE-ER соответственно, так как используют те же самые типы кабелей и расстояния передачи.

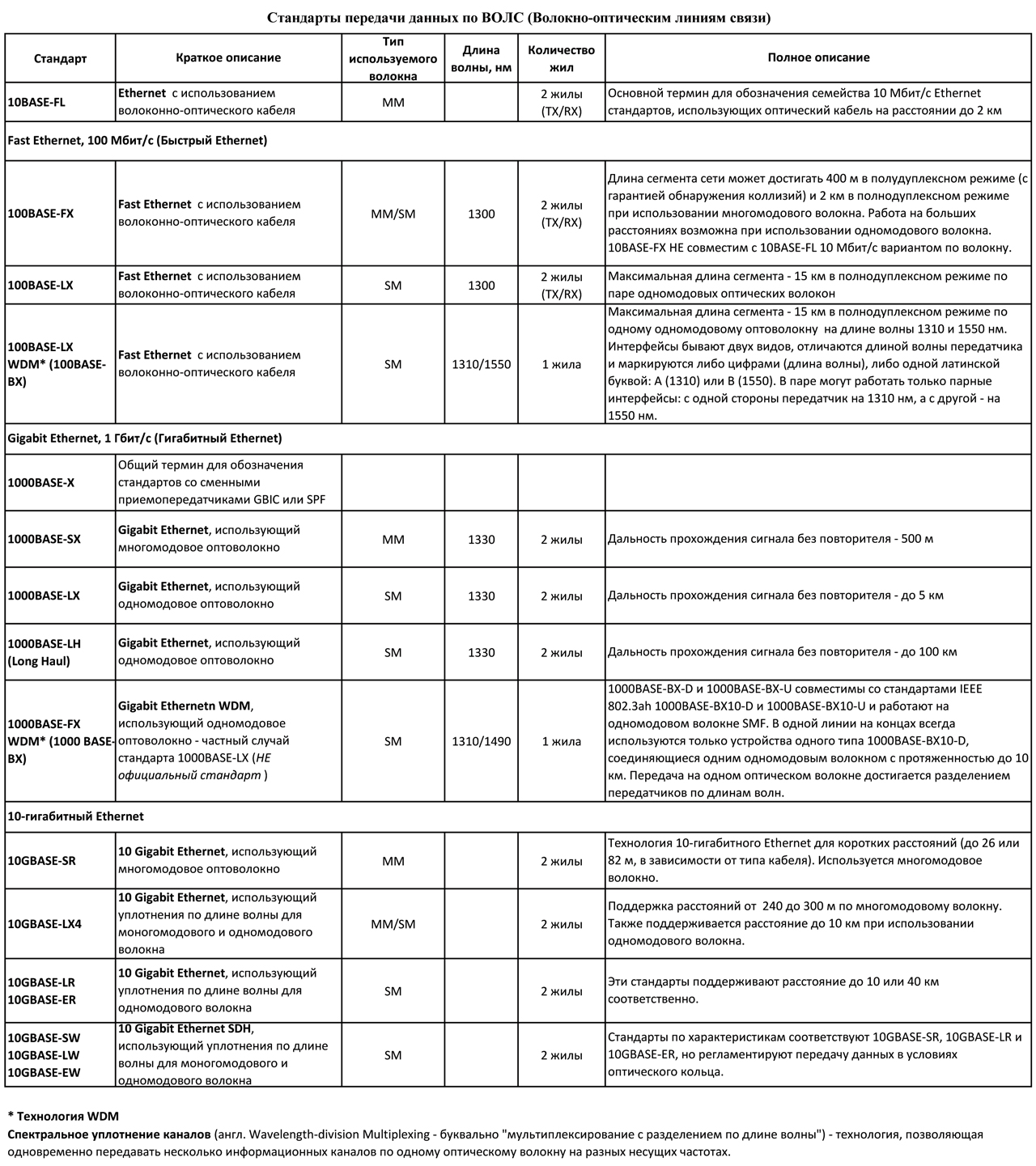

Таблица 1

Стандарты передачи данных по ВОЛС (волокно-оптическим линиям связи)
